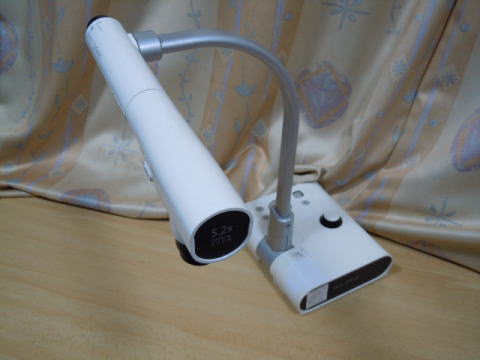

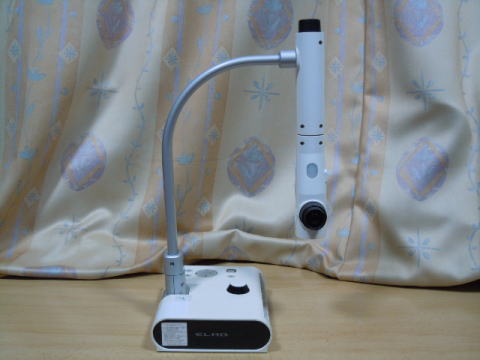

ELMO 書画カメラ(実物投影機) L-1ex

ELMO 書画カメラ(実物投影機) L-1ex ELMO 書画カメラ(実物投影機) L-1ex
ELMO 書画カメラ(実物投影機) L-1ex ELMO 書画カメラ(実物投影機) L-1ex
ELMO 書画カメラ(実物投影機) L-1ex ELMO 書画カメラ(実物投影機) L-1ex
ELMO 書画カメラ(実物投影機) L-1ex ELMO 書画カメラ(実物投影機) L-1ex
 ELMO 書画カメラ(実物投影機) L-1ex ELMO 書画カメラ(実物投影機) L-1ex
 ELMO 書画カメラ(実物投影機) L-1ex ELMO 書画カメラ(実物投影機) L-1ex
 ELMO 書画カメラ(実物投影機) L-1ex ELMO 書画カメラ(実物投影機) L-1ex

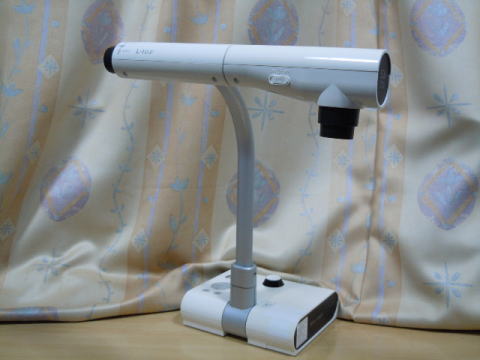

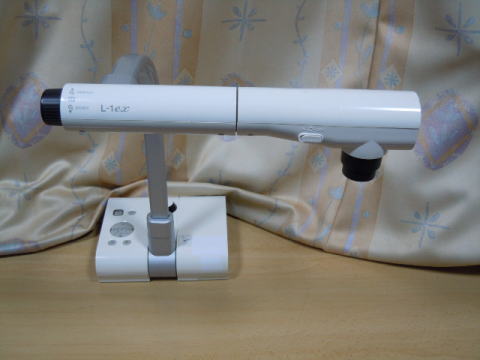

“わかる授業”のためのICT 機器書画カメラ(実物投影機)L-1ex

小中学校を中心とした教育現場において、ICT 活用授業の入門機として活用が急速に広がっている書画カメラ(実物投影機)の「L-1ex」
書画カメラは教育現場で実物投影機と呼ばれており、TV モニターやプロジェクターにつないで、教科書や児童のノートやプリントなど、
手元の教材をそのまま大きく投影することにより、児童の関心を高め、わかりやすく効果的な授業を展開できるICT 機器として
評価を高めています。

■機器概要
  本製品は新高画素センサーの採用で、SXGAやワイドXGA表示にも対応した書画カメラです。

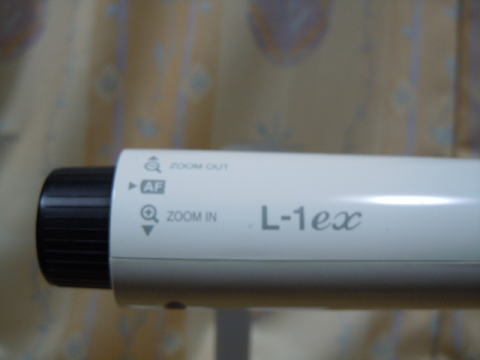

● 5.2倍光学ズームで小さな部分も鮮明に、さらに8倍デジタルズームとの併用で、最大42倍まで拡大が可能です。
● フル動画対応(30フレーム/秒)により、ブレのない自然な動きが見せられます。
● Image Mate(付属の画像取込みソフト)で、パソコンに動画の録画や間欠録画が可能です。

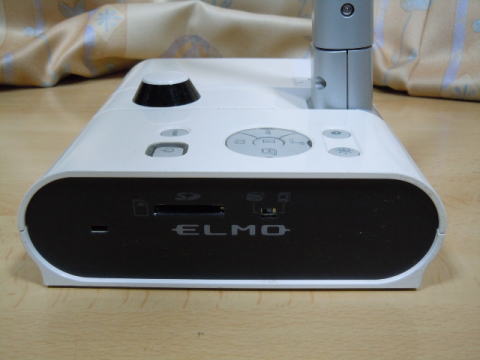

● SDカードスロット搭載により、投影画像を静止画として記録・再生できます。

■ 機器仕様
電源 DC12V(ACアダプタ AC100V)
消費電力 15W(ACアダプタ含む) 撮像素子 1/3インチCMOS
撮像速度 最大30フレーム/秒 総画素数 水平 1384 垂直 1076 … 約149万画素
有効画素数 水平 1329 垂直 1049

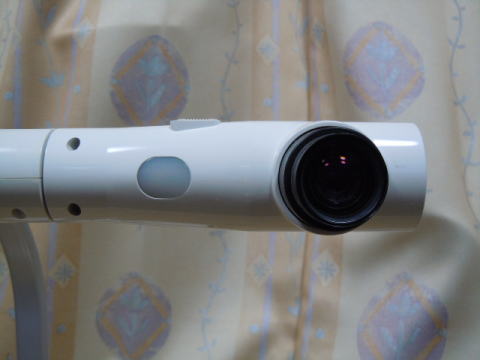

撮影レンズ f=3.85mm~20.02mm(5.2倍ズームレンズ) F2.8~3.2
撮像範囲(単位㎜) SXGA(最大417×331 最小92×74)、WXGA(最大417×246 最小92×56)、XGA(最大417×309 最小92×69)
焦点調節可能範囲 レンズ先端より 50mm~∞ 光学ズーム 5.2倍(電動)
デジタルズーム 8倍 フォーカス 自動/マニュアル
明るさ調整 自動(レベル調整可能)/マニュアル 同期信号 内部
解像度 アナログRGB:水平800TV 本以上 垂直800TV 本以上、 ビデオ出力:水平500TV 本以上
アナログRGB出力
アナログRGB 出力 0.7V(p-p)75Ω不平衡
SXGA : 1280×1024 @60Hz / WXGA : 1280×800 @60Hz / XGA : 1024×768 @60Hz
コンポジットビデオ出力 NTSC/PAL 準拠 ビデオ出力切換 可能(NTSC/PAL)
ホワイトバランス フルオート/ワンプッシュ/マニュアル ポジ/ネガ反転 可能
カラー/白黒切換 可能 輪郭強調 可能(カラー書類モードのみ)
ガンマ設定 可能(カラー書類モードのみ) 画像記録 可能(SDカード)
モード 白黒書類1/白黒書類2/白黒書類3/カラー書類1/カラー書類2
映像静止 可能 映像回転 可能(0°/180°)

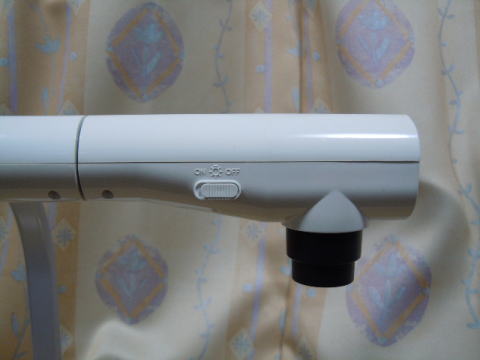

スライドショー 可能(SD画像) 照明ランプ 白色LED
入力選択 本体/外部 1系統

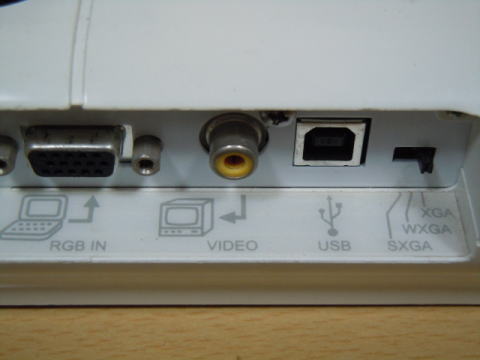

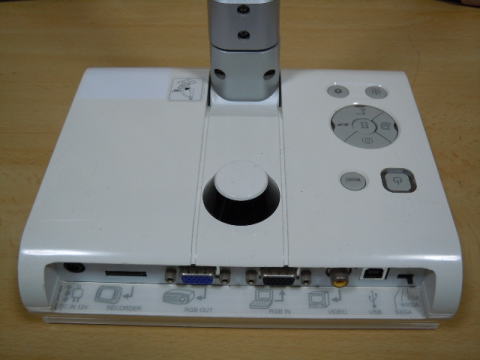

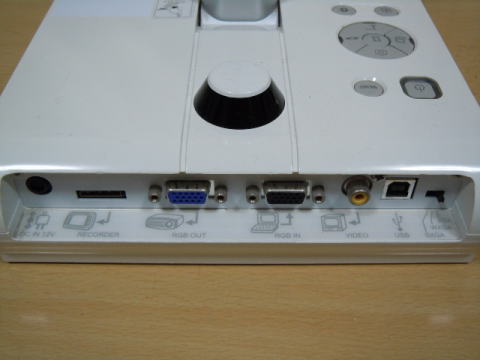

出力端子
RGB 出力:ミニDsub 15Pコネクタ(メス) ×1
コンポジットビデオ出力:RCA ピンジャック/75Ω不平衡 ×1(NTSC/PAL)
入力端子 RGB 入力:ミニDsub 15P コネクタ(メス) ×1
外部制御 USB(2.0準拠) タイプB レセプタクル ×1
メモリーインターフェイス SDカードスロット ×1 レコーダー端子 専用コネクタ
外形寸法 幅:350mm 奥行:370.5mm 高さ:411.5mm(セットアップ時) 幅:195mm 奥行:254.5mm 高さ:444.5mm(収納時)
質量 約 2.9kg(本体のみ)

付属品
ACアダプタ
