各種 バ-ニヤルダイヤル画像 | |||
表 | ![]() 36mm 180°目盛 |
![]() 50mm 180°目盛 |
![]() 70mm 180°目盛 |
![]() 36mm 300°目盛 |
![]() 50mm 300°目盛 |
![]() 70mm 300°目盛 |
|
裏 | ![]() |
![]() |
![]() |
画像では同じ大きさに見えますが、36mmでは直径39mm、50mmでは直径52mm、 70mmでは直径72mmになります。(いずれも突起物含まず) |

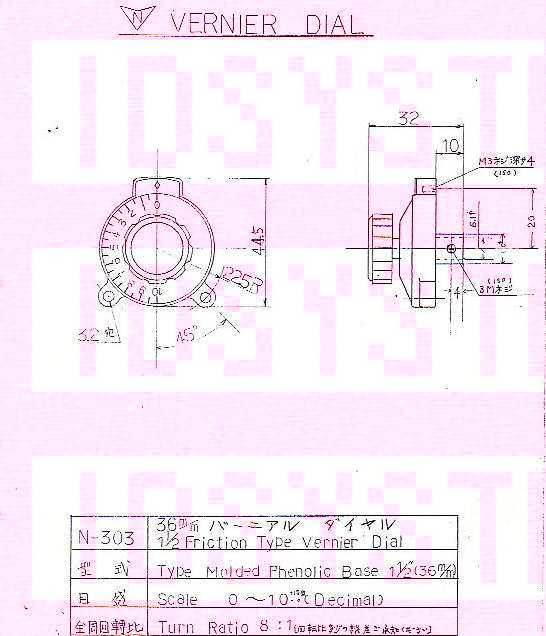

目盛角180°と300°があります。図面は目盛角180°の物です。
目盛角300°は0~100の目盛になります。

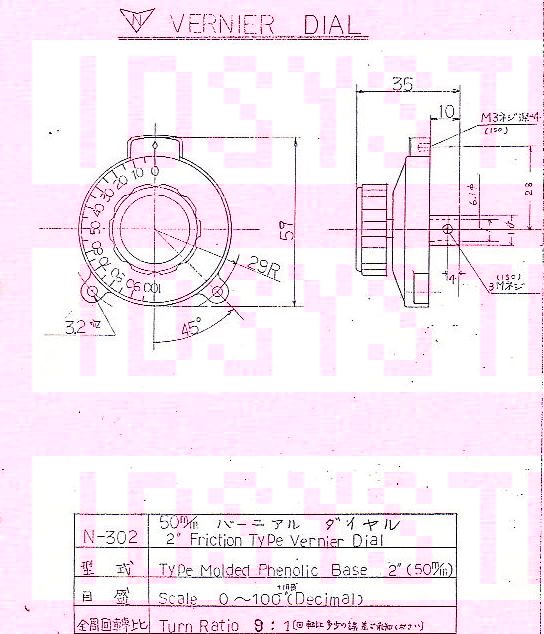

目盛角180°と300°があります。図面は目盛角180°の物です。

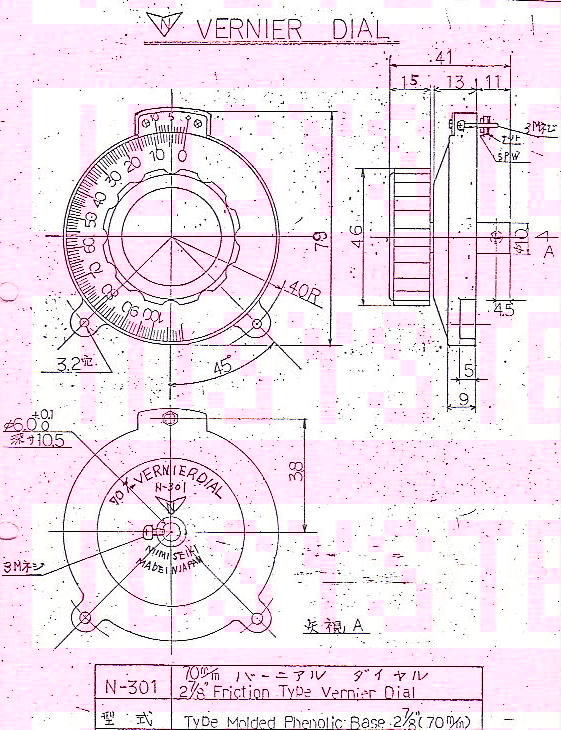

目盛角180°と300°があります。図面は目盛角180°の物です。
